Produktübersicht

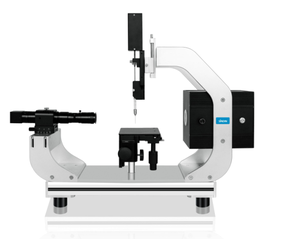

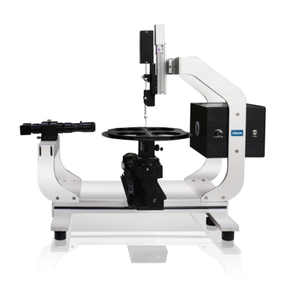

Das Kontaktwinkelmessgerät, manchmal auch als Goniometer bekannt, ist ein Instrument zur Bestimmung des Kontaktwinkels zwischen dem fallengelassenen Flüssigkeitstropfen und der festen Oberfläche durch optische Analyse. Die aus diesem Prozess gewonnenen Kontaktwinkelwerte ermöglichen die Analyse, wie gut die Flüssigkeit die feste Oberfläche benetzt.

Die Eigenschaft der freien Oberflächenenergie des Feststoffs kann bestimmt werden, indem die Kontaktwinkel mehrerer Testflüssigkeiten gemessen und anschließend mit Software auf Adhäsionsarbeit für verschiedene Flüssigkeiten analysiert werden.

Der Einsatz von Kontaktwinkelmessgeräten ist in vielen Branchen und Forschungsbereichen sehr nützlich, beispielsweise in der Oberflächenveredelung und -behandlung, Oberflächenbeschichtungen, Reinigungsmitteln, chemischen Dispersionen sowie Farben und Lacken.

Anwendungen

Kontaktwinkelmessung im statischen oder dynamischen Modus sowie Benetzbarkeitsanalyse an Festkörpern mit der Sessile-Drop-Methode.
Bestimmung der Oberflächenenergie von Festkörpern.
Optische Analyse der Oberflächenspannung und Grenzflächenspannung mittels der Pendant-Drop-Methode.
Vollautomatische Probenzuordnung.

Parameter

Modell	SDC-200W		SDC-500W
Größe	800190640mm (LBH)		900550730mm (LBH)
Gewicht	16 kg		30 kg
Leistung	50W		150W
Plattformgröße	12-Zoll-Wafer		12-Zoll-Wafer
Anpassen	Vertikal	Federweg: 60 mm; Präzision: 0,1 mm	Federweg: 160 mm; Präzision: 0,1 mm; 360-Grad-Schritt-weniger Drehung Präzision: 0,1 mm
	Horizontal	Federweg: 35 mm; Präzision: 0,1 mm
	Längs	Federweg: 80 mm; Präzision: 0,1 mm
Maximales Bild	5000 (H) × 4000 (V)		5000 (H) × 4000 (V)
Maximale Bildrate	200fps (aufrüstbar auf höhere Bildraten)		200fps (aufrüstbar auf höhere Bildraten)
Brennweite	130 mm ± 5 mm (Zoomeinstellung)		200 mm ± 5 mm (Zoomeinstellung)
Vergrößerung	10x		10x
Angel Range	0~180 Grad		0~180 Grad
Auflösung	0,01 Grad		0,01 Grad
Testbereich für Oberflächenspannung	0~3000 mN/m		0~3000 mN/m
Auflösung	0,01 mN/m		0,01 mN/m

FAQ

Was kann dieses Kontaktwinkelmessgerät hauptsächlich messen?

Es kann den statischen/dynamischen Kontaktwinkel, die Oberflächenspannung, die Grenzflächenspannung und die freie Energie der festen Oberfläche messen. Es kann auch Schlüsselparameter wie Materialbenetzbarkeit und Abrollwinkel analysieren.

Nach welchem Prinzip wird gemessen?

Es nutzt optische Projektion, um das Profil der Gas-{0}}Flüssigkeit-festen Drei---Phasenschnittstelle zu erfassen, und berechnet dann die Ergebnisse mithilfe von Algorithmen wie der Kreismethode und der Ellipsenmethode in der Software.

Ist das Kontaktwinkelmessgerät langlebig? Kann Zubehör hinzugefügt werden?

Das Gehäuse besteht aus einer Aluminiumlegierung in Luftfahrtqualität-, was es stabil und langlebig macht. Das Design ist modular und ermöglicht das Hinzufügen von Zubehör wie einer Temperaturkontrollplattform und einer Hochgeschwindigkeitskamera.

Ist die Software einfach zu bedienen? Was können seine Kernfunktionen sein?

Die Benutzeroberfläche ist intuitiv und leicht zu erlernen. Es kann Kontaktwinkel und Oberflächenenergie analysieren und automatisch Berichte erstellen. Es verfügt über über 200 voreingestellte Flüssigkeitsdatensätze.
